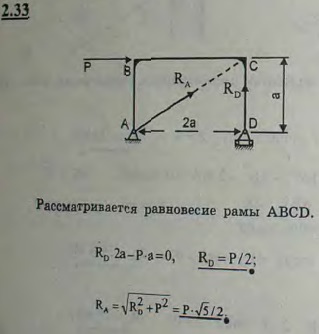

Для рамы, изображенной на рисунке, определить опорные реакции RA и RD, возникающие при действии горизонтальной силы P, приложенной в точке B. Весом рамы пренебречь

Для просмотра изображения в полном размере нажмите на него
Для рамы, изображенной на рисунке, определить опорные реакции RA и RD, возникающие при действии горизонтальной силы P, приложенной в точке B

Решение задачи 2.33
(Мещерский И.В.)
<< Предыдущее Следующее >>
2.31. На рисунках изображены балки AB, удерживаемые в горизонтальном положении вертикальными стержнями CD. На концах балок действуют силы F=30 кН под углом 60° к горизонту. Взяв размеры с рисунков, определить усилия S в стержнях CD и давления Q балок на стену, если крепления в A, C и D шарнирные. Весом стержней и балок пренебречь. 2.32. Электрический провод ACB натянут между двумя столбами так, что образует пологую кривую, стрела провисания которой CD=f=1 м. Расстояние между столбами AB=l=40 м. Вес провода Q=0,4 кН. Определить натяжения провода: TC в средней точке, TA и TB на концах. При решении задачи считать, что вес каждой половины провода приложен на расстоянии l/4 от ближнего столба. 2.34. В двигателе внутреннего сгорания площадь поршня равна 0,02 м2, длина шатуна AB=30 см, длина кривошипа BC=6 см. Давление газа в данный момент над поршнем равно P1=1000 кПа, под поршнем P2=200 кПа. Найти силу T, действующую со стороны шатуна AB на кривошип BC, вызванную перепадом давлений газа, если угол ABC=90°. Трением между поршнем и цилиндром пренебречь 2.35. Воздушный шар, вес которого равен G, удерживается в равновесии тросом BC. На шар действуют подъемная сила Q и горизонтальная сила давления ветра, равная P. Определить натяжение троса в точке B и угол α
