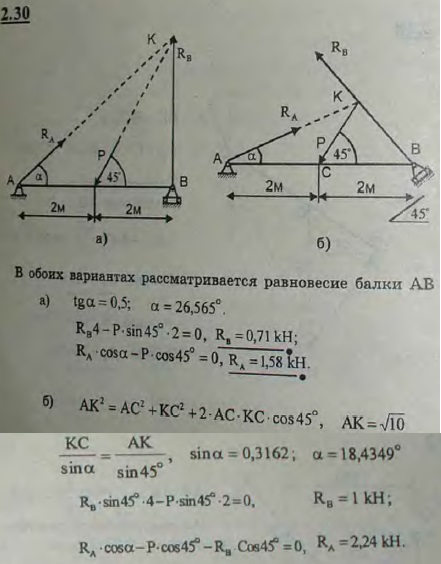

Балка AB шарнирно закреплена на опоре A; у конца B она положена на катки. В середине балки, под углом 45° к ее оси, действует сила P=2 кН. Определить реакции опор для случаев а и б, взяв размеры с рисунков и пренебрегая весом балки

Для просмотра изображения в полном размере нажмите на него
Балка AB шарнирно закреплена на опоре A; у конца B она положена на катки. В середине балки, под углом 45° к ее оси, действует сила P=2 кН. Определить

Решение задачи 2.30
(Мещерский И.В.)
<< Предыдущее Следующее >>
2.28. Оконная рама AB, изображенная на рисунке в разрезе, может вращаться вокруг горизонтальной оси шарнира A и своим нижним краем B свободно опирается на уступ паза. Найти реакции опор, если дано, что вес рамы, равный 89 Н, приложен к середине C рамы и AD=BD 2.29. Балка AB поддерживается в горизонтальном положении стержнем CD; крепления в A, C и D шарнирные. Определить реакции опор A и D, если на конце балки действует вертикальная сила F=5 кН. Размеры указаны на рисунке. Весом пренебречь 2.31. На рисунках изображены балки AB, удерживаемые в горизонтальном положении вертикальными стержнями CD. На концах балок действуют силы F=30 кН под углом 60° к горизонту. Взяв размеры с рисунков, определить усилия S в стержнях CD и давления Q балок на стену, если крепления в A, C и D шарнирные. Весом стержней и балок пренебречь. 2.32. Электрический провод ACB натянут между двумя столбами так, что образует пологую кривую, стрела провисания которой CD=f=1 м. Расстояние между столбами AB=l=40 м. Вес провода Q=0,4 кН. Определить натяжения провода: TC в средней точке, TA и TB на концах. При решении задачи считать, что вес каждой половины провода приложен на расстоянии l/4 от ближнего столба.
