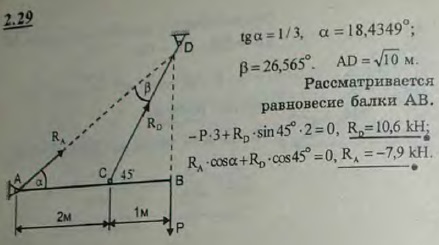

Балка AB поддерживается в горизонтальном положении стержнем CD; крепления в A, C и D шарнирные. Определить реакции опор A и D, если на конце балки действует вертикальная сила F=5 кН. Размеры указаны на рисунке. Весом пренебречь

Для просмотра изображения в полном размере нажмите на него
Балка AB поддерживается в горизонтальном положении стержнем CD; крепления в A, C и D шарнирные. Определить реакции опор A и D, если на конце

Решение задачи 2.29
(Мещерский И.В.)
<< Предыдущее Следующее >>
2.27. Верхний конец A однородного бруса AB, длина которого 2 м, а вес 50 Н, упирается в гладкую вертикальную стену. К нижнему концу B привязан трос BC. Найти, на каком расстоянии AC нужно прикрепить трос к стене для того, чтобы брус находился в равновесии, образуя угол BAD=45°. Найти натяжение T троса и реакцию R стены 2.28. Оконная рама AB, изображенная на рисунке в разрезе, может вращаться вокруг горизонтальной оси шарнира A и своим нижним краем B свободно опирается на уступ паза. Найти реакции опор, если дано, что вес рамы, равный 89 Н, приложен к середине C рамы и AD=BD 2.30. Балка AB шарнирно закреплена на опоре A; у конца B она положена на катки. В середине балки, под углом 45° к ее оси, действует сила P=2 кН. Определить реакции опор для случаев а и б, взяв размеры с рисунков и пренебрегая весом балки 2.31. На рисунках изображены балки AB, удерживаемые в горизонтальном положении вертикальными стержнями CD. На концах балок действуют силы F=30 кН под углом 60° к горизонту. Взяв размеры с рисунков, определить усилия S в стержнях CD и давления Q балок на стену, если крепления в A, C и D шарнирные. Весом стержней и балок пренебречь.
