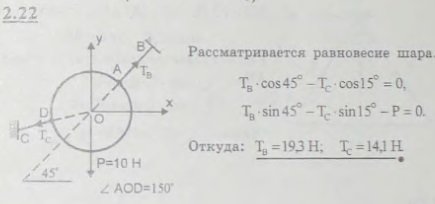

Однородный шар веса 10 Н удерживается в равновесии двумя тросами AB и CD, расположенными в одной вертикальной плоскости и составляющими один с другим угол 150°. Трос AB наклонен к горизонту под углом 45°. Определить натяжение тросов.

Для просмотра изображения в полном размере нажмите на него
Однородный шар веса 10 Н удерживается в равновесии двумя тросами AB и CD, расположенными в одной вертикальной плоскости и составляющими один
Решение задачи 2.22
(Мещерский И.В.)


<< Предыдущее Следующее >>
2.20. Однородный шар веса 20 Н удерживается на гладкой наклонной плоскости тросом, который привязан к пружинным весам, укрепленным над плоскостью; показание пружинных весов 10 Н. Угол наклона плоскости к горизонту равен 30°. Определить угол α, составляемый направлением троса с вертикалью, и давление Q шара на плоскость. Весом пружинных весов пренебречь 2.21. Шарик B веса P подвешен к неподвижной точке A посредством нити AB и лежит на поверхности гладкой сферы радиуса r; расстояние точки A от поверхности сферы AC=d, длина нити AB=l, прямая AO вертикальна. Определить натяжение T нити и реакцию Q сферы. Радиусом шарика пренебречь. 2.23. Котел с равномерно распределенным по длине весом P=40 кН и радиуса R=1 м лежит на выступах каменной кладки. Расстояние между стенками кладки l=1,6 м. Пренебрегая трением, найти давление котла на кладку в точках A и B 2.24. Вес однородного трамбовочного катка равен 20 кН, радиус его 60 см. Определить горизонтальное усилие P, необходимое для перетаскивания катка через каменную плиту высоты 8 см, в положении, указанном на рисунке
