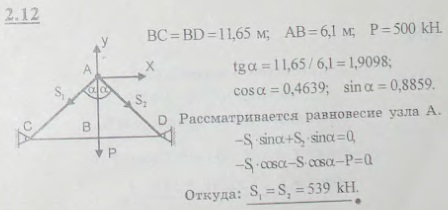

На одной железной дороге, проведенной в горах, участок пути в ущелье подвешен так, как показано на рисунке. Предполагая подвеску AB нагруженной силой P=500 кН, найти усилия в стержнях AC и AD.

Для просмотра изображения в полном размере нажмите на него
Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
На одной железной дороге, проведенной в горах, участок пути в ущелье подвешен так, как показано на рисунке. Предполагая подвеску AB нагруженной
Решение задачи 2.12
(Мещерский И.В.)


<< Предыдущее Следующее >>
2.10. Электрическая лампа веса 20 Н подвешена к потолку на шнуре AB и затем оттянута к стене веревкой BC. Определить натяжения: TA шнура AB и TC веревки BC, если известно, что угол α=60°, а угол β=135°. Весом шнура и веревки пренебречь. 2.11. Мачтовый кран состоит из стрелы AB, прикрепленной шарниром A к мачте, и цепи CB. К концу B стрелы подвешен груз P=2 кН; углы BAC=15°, ACB=135°. Определить натяжение T цепи CB и усилие Q в стреле AB. 2.13. Через два блока A и B, находящихся на одной горизонтальной прямой AB=l, перекинута веревка CAEBD. К концам C и D веревки подвешены гири веса p каждая, а к точке E-гиря веса P. Определить, пренебрегая трением на блоках и их размерами, расстояние x точки E от прямой AB в положении равновесия. Весом веревки пренебречь. 2.14. Груз веса 25 Н удерживается в равновесии двумя веревками, перекинутыми через блоки и натягиваемыми грузами. Один из этих грузов весит 20 Н; синус угла, образуемого соответствующей веревкой с вертикалью, равен 0,6. Пренебрегая трением на блоках, определить величину p второго груза и угол α, образуемый второй веревкой с вертикальной линией. Весом веревки пренебречь.
