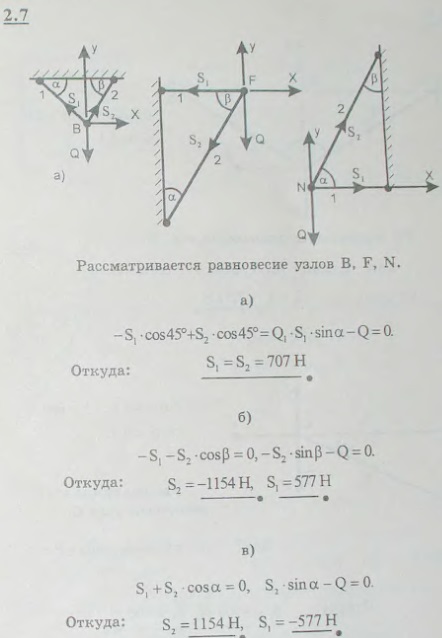

На рисунках a, б и в, как и в предыдущей задаче, схематически изображены стержни, соединенные между собой, с потолком и стенами посредством шарниров. К шарнирным болтам B, F и K подвешены грузы Q=1000 Н. Определить усилия в стержнях для случаев:
а) α=β=45°;
б) α=30°, β=60°;
в) α=60°, β=30°.

Для просмотра изображения в полном размере нажмите на него
Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
На рисунках a, б и в, как и в предыдущей задаче, схематически изображены стержни, соединенные между собой, с потолком и стенами посредством шарниров
Решение задачи 2.7
(Мещерский И.В.)
